第 1 章 项目概述
一、项目背景

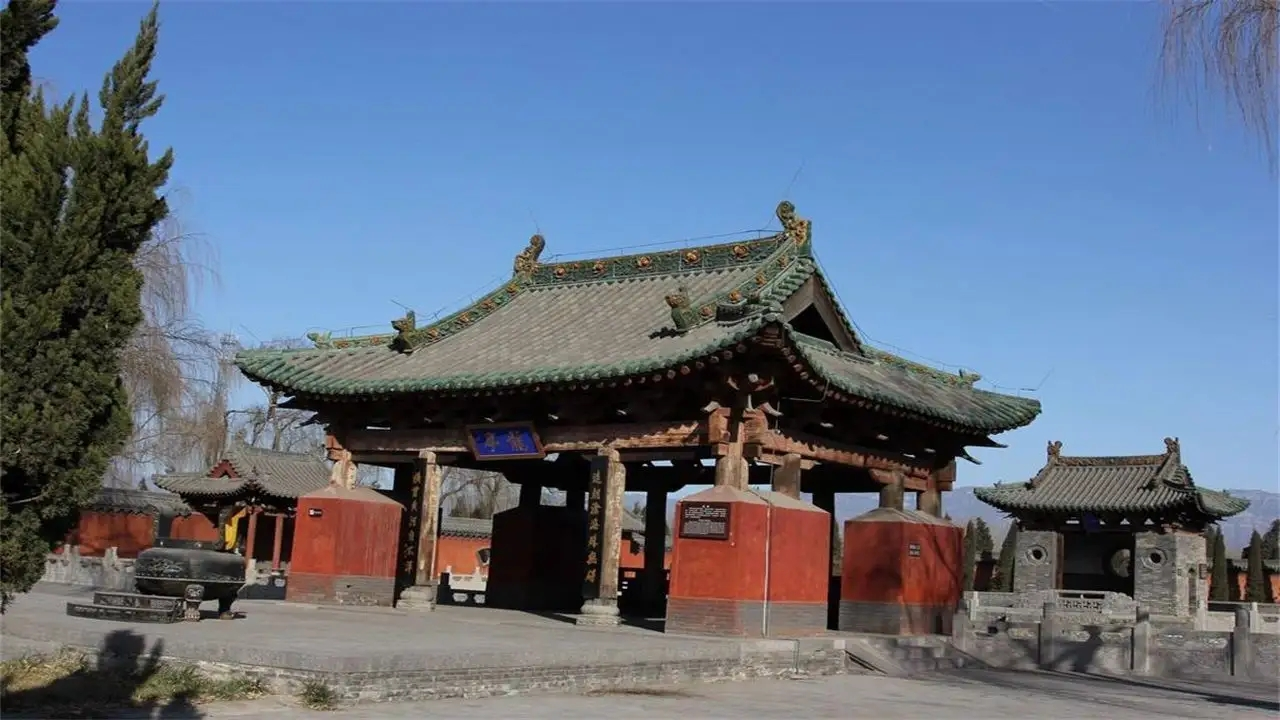

本方案是为某地遗址博物馆所设计的智能入侵安全防范系统。（参考如下图）
我国历史悠久，文化底蕴博大精深，博物馆作为承载历史、文化甚至人类文明的场所，国家收藏保护文物的机构对文物保护工作极为重视。文物保护其中最重要的特点就是所有展品都具有不可再生性，遗址类博物馆包含其建筑群载体都有极高的历史价值，因遗留数量少、时代、艺术和研究价值高，导致成为不法分子的目标，盗窃珍贵文物案件时有发生。针对此类博物馆的特殊性，本方案根据《GB50348-2018》《GB16571-2012》的要求，结合三防合一，建立一套有效的入侵安全防范系统，促进国家文物保护工作健康发展。
二、项目需求
博物馆安防工程需24小时不间断防范外界非法入侵，并部署预警报警平台。该系统能有效的监测到围墙翻越、攀爬、挖掘地道、破坏门窗等非法入侵行为。传统安防系统为提高安防级别，避免漏报，往往系统设置过于敏感，使误报增加。误报率高，安全防范的人力配置就要更多，而且易让安保人员产生疲怠感，放松安全警惕性而造成安防系统一定程度上的失效。
博物馆安防系统环境变化多样造成干扰误报率高，所以要求整体性能更稳定、更可靠，即在保证对入侵目标准确有效的探测基础上，又能够减少自然环境和其它干扰源的影响，尽可能降低系统的误报率。
三、建设目标
智能入侵报警系统建设的总体目标是：物理防护和可靠的智能技术防护相结合，构建探测、阻止和复核为一体的安防系统，实现全天候、全天时实时入侵报警监控和防范人为破坏功能。
多年来，传统的博物馆安防解决方案都是视频配合（红外对射、微波对射、振动电/光纤、张力围栏等）受本身技术特点和环境条件等因素所限，都存在着一些不足，有以下几点：
红外等传统技术室内外防范，防护等级较低，对于蓄意侵入者而言，容易跨越或规避，同时易受地形条件的高低、曲折、转弯、折弯、遮挡等环境限制，而且不适合恶劣气候，容易受高温、低温、强光、灰尘、雨、雪、雾、霜等自然气候的影响，误报率高。
振动电缆报警属于电缆传感，传感部分是有源的，系统功耗很大；张力围栏方案误报率高对安装环境要求高墙面高低不平无法安装。上述方案可监测的距离较短，单位距离成本高，在需要进行长距离监测的情况下，系统造价高昂。且传感器单元的寿命较短，长时间连续使用，维护成本较高。干扰源多（如电磁干扰、信号干扰、串扰等），博物馆多在人多的嘈杂环境，容易发生误报，而灵敏度的下降又漏报率上升。
振动光缆多以防区型布局，监控距离受限于光结构的稳定性，在周界入侵探测应用受限于信号提取的准确度，嘈杂环境下难以兼顾低误报率等指标。
由此可见以上方法都存在不同程度的漏洞，以下以周界入侵和室内入侵两大类进行分析说明。
▲周界入侵
以博物馆周界入侵探测技术现状来说，博物馆外由于所处地区、位置不同，环境复杂，人防和物防的难度相对较大。因此，在安全技术防范系统中周界作为入侵探测报警系统的第一道防线应重点关注。随着文物价值的不断提升以及作案人员的专业化，挖地道入侵作案已成为他们作案的主要手段，所以单纯的地上周界入侵报警系统已无法满足防护需求，尤其像虢国博物馆、大葆台西汉墓博物馆等“遗址类博物馆”，若作案人员通过远距离挖地洞入侵作案，则现有的地面周界防范系统形同虚设，根本无法报警。故现有的博物馆周界入侵报警系统急需补充防止地下入侵作案的技术，形成地上、地下立体防范的周界系统。
由于地下防护的特殊性，传统的防范技术已无法使用，且作案人员挖掘地洞的深度无法预估，探测距离较近的泄露电缆、振动电缆、振动光纤等也无法使用通过大量的研究及实践，目前可采用“地下拾音入侵探测技术”解决上述问题。地下拾音入侵探测技术原理为：将地下拾音传感器浅埋于地下，拾取现场空间、地面、地下的所有真实声音信号，可实时监听现场的真实声音，进行报警声音复核。地下拾音入侵探测技术可直接听到现场的真实声音，进行报警声音复核，故以地下拾音入侵探测技术更为准确、及时、可靠，可有效解决现有博物馆周界入侵探测系统地下的漏洞，形成大范围、无盲区、避免漏报、低误报的博物馆周界入侵探测报警系统。
▲室内入侵
目前全世界各博物馆内的入侵探测报警系统中，使用的室内空间移动入侵探测器依然仅有被动红外入侵探测器、微波入侵探测器、双鉴入侵探测器。而上述报警装置都被其固有的使用条件所限，存在多个漏洞。
例如：
被动红外入侵探测器——其探测原理为监测防范空间内的热辐射差，当人体(37℃±)在探测范围内(<37℃)移动，引起红外热辐射电平变化，触发报警。被动式红外探测方法容易受各种热源（空调、冷热空气对流）、光源干扰，当环境温度和人体温度接近时，探测和灵敏度明显下降甚至失灵。当用遮挡物（大雨伞、雨衣、玻璃等隔热物体）挡住身体或探测器本体被遮挡物（纸、布等不透光物体）遮挡时探测器将失效。
微波探测器——原理为微波发射器通过天线向防范区域内发射微波信号，当防范区域内无移动目标时，接收器接收到的微波信号频率与发射信号频率相同；当有移动目标时，目标反射的微波信号频率将发生偏移，接收机产生报警信号。但微波穿透性强，极易受墙外物体移动或其他射频信号干扰产生误报，由于微波误报率较高，故很少单独使用。目前普遍大量应用的双鉴探测器，实际上是将上述两种探测技术结合起来应用，降低了误报警，但无法解决由于被动红外探测器原理上缺陷产生灵敏度减弱失效或隔热、遮挡失灵的情况，易造成漏报警。
从上世纪九十年代发展至今，目前国内外的入侵探测技术普遍存在以上问题导致误报、漏报警的情况，以至于现有博物馆安防系统中的入侵探测报警部分存在漏报、失灵的现象。已经延续几十年没有得到解决。国际标准《报警系统》（IEC62642）和国家标准《入侵和紧急报警系统技术要求》（GB/T32581-2016）中，提出了将入侵和紧急报警系统按其性能分为四个安全等级，1级为最低等级，4级为最高等级。同时对入侵探测器提出了以下功能要求：在安全等级3和等级4中，移动目标探测器应具有探测遮挡的功能；在安全等级4中，移动目标探测器应具有检测探测范围明显减少的功能。但国内外一直没有新的入侵探测技术可以做到并达到高安全等级功能的要求。因而如何在减少误报的前提下保证零漏报是安全防范技术领域的一大难题。
通过分析室内移动入侵探测器的技术现状可知，博物馆入侵探测报警系统问题是由于空间入侵探测器技术原理上的缺陷导致，由于技术原理受限，上述问题无法从根本上解决。
通过大量的研究及实践，目前一种新型技术利用光多普勒效应的入侵探测技术突破了技术瓶颈，从根本上解决了上述问题。
光多普勒入侵探测技术原理是向防护空间发射一种广角大范围的特定光波信号，形成空间防护区域，人或物体的移动会使空间防护区域内发射波与反射波的稳定状态发生变化，产生红外光多普勒变量信号，从而判断发生入侵并做出报警处理。由于室内环境变化（温度、湿度、气流、自然光变）不会对红外光波产生干扰，且红外光波无穿透性，不存在由于环境变化及空间外干扰而引发的误报。当防护区域内有人或物体移动时，其中的红外光波信号必定发生变化产生光变量信号触发报警，杜绝漏报的发生。
光多普勒入侵探测技术可有效解决传统主动红外、被动红外、微波、超声波等入侵探测技术受自然环境影响大，易被干扰、误报率高以及漏报失灵等问题，有效提高了入侵探测的准确率。并且该技术可实现遮挡报警、灵敏度减弱报警的功能，是目前唯一符合国际、国内入侵探测器最高安全等级标准要求的产品。可填补现有博物馆安全技术防范系统中入侵探测部分存在漏报、失灵的巨大漏洞。
三维声敏预警报警复核系统
三维声敏预警报警系统是最新一代声音监控系统，不同于普通的拾音器，只限于室内使用，该系统以地下声敏传感器为主要探测手段，运用现代信号处理技术，信号分析技术，实现了空间、地面及地下入侵行为判断，移动目标区域定位，形成三维立体球型监控功能。
本系统可实时探测半径20米内清晰语音声音，40米内地上挖掘声音，40米内地下探测挖掘撬凿声音、部分语音、地面范围内的真实声音，高空500米内无人机的声音，进行预警报警。
本系统首次提出地下拾音、集群监听、声控预警、声控报警和声音复核的理念，构建了AI声音特征库，对前端采集到的声音信号进行AI声音识别，屏蔽现场容易引起误报的声音：如动物叫声、打雷声、鸣笛、汽车火车，等等。
本系统结合音视频联动和世纪之星的综合管理平台，实现数据共享和数据融合的智能操作和统一管理，是一种无死区、无漏报、误报率很低的不受环境地理限制的报警监控解决方案，适用于多种安全技术防范场景，对入侵目标的声音进行真实提取、还原并准确定位。
1. 三维声敏产品性能和技术优势
▲技术先进性
三维声敏预警报警系统是我中心独立自主研发的一款在安防行业内领先的声音监控安全防范技术产品，获多项国家发明专利，已通过公安部的检测。目前，在清东陵、清西陵、元上都等世界文化遗产及上百个国家重点文物保护单位已成功应用。
该系统可广泛应用于文博、要地边境、军营园区、石油化工、平安城市以及其他有安防需求的重要场所。非常适合长距离、大范围的周界安防应用。
该系统具有智能化行为模式判别，可根据客户需求定制不同的报警需求响应，系统可排除汽车、火车、风雨雷电、飞鸟、小动物等各种干扰因素对真实入侵发出预警或实时报警。
该系统在布设后，AI系统会继续不断学习现场的环境，丰富声音库，从而做到越用越聪明。
▲专业灵敏度高
本系统地下声敏传感器是一种地埋式拾音器，利用固体传音原理、腔体谐振技术（ZL.201318001351.0;CN201320723644.4)及压电技术，首先将声音用物理方法进行加强放大(CN201920287860.6)，通过机电转换后进行二次放大(CN202010565636.6;CN202110666061.1),并以数字信号方式传输。

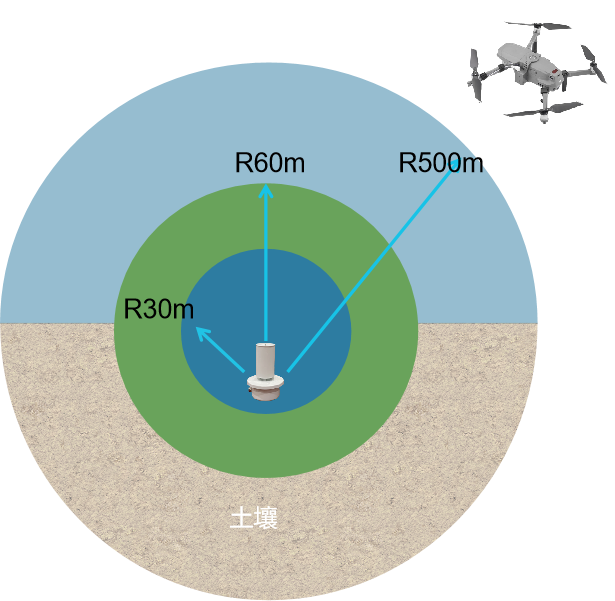

△ 语音可拾取边界范围:语音声源的声强60-70dB（A），语音可听懂度（80％左右），探测范围半径30米。
△ 地上挖掘探测范围:挖掘声源的声强55-65dB（A），地上挖掘探测范围半径40-60米。
△ 地下挖掘探测范围:挖掘声源的声强55-65dB（A），地下挖掘探测范围半径40-60米。
△ 无人机探测：可清晰分辨地面以上500米高空低慢小无人机的声音。（国内独占）
▲AI声音智能分析
声音监控最大的技术难题是噪音处理，特别是野外自然界的噪音抑制。
本系统的噪音信号处理与分析是依靠目前国际最前沿的小波分析和神经网络技术对入侵声音信号（报警信号）和自然声音（噪声）进行特征提取及识别。
由于入侵行为的声音信号是复杂而多变的，系统很难学习与判断，而自然界噪音信号特征基本是固定的，用AI智能分析技术将其滤除后，系统的误报警会大幅度下降。当环境噪音较大时，系统自动衰减输入信号以避免频繁预警。当出现环境共模噪音时（如雷、雨、爆竹）系统通过分析、处理以后自动抑制，可以显著降低误报率。
报警门限自适应调整技术,当环境噪音较大时，报警基础门限依据区域内全部探测器的采样均值、通过特定的计算方法自动调整，可以显著降低误报率。
该项技术的发明和使用使得音频预警报警功能在技术防范领域首先实现。
▲隐蔽性
传感器隐蔽埋于地下，并可进行水下敷设，不受地形、环境限制。自然环境的声音不受干扰，可以长距离敷设，地面无痕迹与周围环境融为一体。整套系统为被动探测技术能耗低使用寿命可长达十年，且可听见真实声音，模拟真耳听力，精准防区目标，从而减少安保人员因误报产生的疲怠感。
▲入侵目标定位和移动跟踪
利用声达时间差算法，并结合已知传感器阵列的空间位置，实现入侵目标的定位。实时获取目标声源点的方向和距离，得到目标移动路线，实现对入侵目标的移动跟踪。
▲各种入侵行为均可实时有效监控
地面踩踏、走动和攀爬，地下挖掘和钻探，空中无人机飞越，擅入布防区域均能实时有效预警报警。
▲云平台
系统根据用户实际功能需求，硬软件结合，由世纪之星云平台或AI管理服务器进行管理，布设灵活方便。
音视频监控是安全防范系统的重要组成部分，它是一种防范能力较强的综合系统，直观、准确、及时和信息丰富是其突出的特点。传统的监控系统在很多场合都没有声音，人们只能看到无声的图像，音频监控并未能得到很好的推广。音频监控作为安防行业迅速发展的一个分支，近年应用点在不断扩大。
音频监控系统由拾音器、播放器、录音设备等构成，而核心是拾音器。
目前安防拾音器头部品牌，如国外的博世、霍尼韦尔，国内的海康、大华、快鱼、世邦等厂商的拾音器均是空间型拾音器，它通过接收在空气中传播的声音信号拾取声音。在室内应用效果好，但在室外应用时，空间拾音器受风干扰，产生强大的风噪，使得拾音器无法获取有效声音信号，具有很大的局限性。
地下声敏传感器采用了国内外原创的地下拾音技术，利用固体传声、腔体谐振的原理，将传感器浅埋于地下，拾取到现场真实的声音信号，适用于任何环境。声音信号被采集后传回三维声敏系统后端，通过AI声音分析，建立声音特征库，识别出需报警的声音并进行预警、报警、复核，是目前国内外唯一通过地下拾音技术，实现声音预警、报警、声音复核（监听）的音频报警复核系统。
二、室内入侵
光多普勒入侵探测器是一种利用光多普勒效应的入侵探测技术，向防护空间发射一种广角大范围的特定光波信号，形成空间防护区域，人或物体的移动会使空间防护区域内发射波与反射波的稳定状态发生变化，产生红外光多普勒变量信号，从而判断发生入侵并做出报警处理。由北京世纪之星应用技术研究中心自主设计研发的一种新型探测器，也是在国内外首次将红外光波多普勒物理效应成功应用于入侵探测领域。
该探测器包含了我中心的多项国际及国内专利技术，不仅设计理念先进、其应用技术独特新颖。在光多普勒（或光变量）信号采集、信号分析、信号处理等单元中采用我中心专利技术所实现的性能指标是常规技术所无法达到的。
目前国内外唯一满足国际标准（IEC62642）和国家标准(GB/T32581)的最高等级要求的探测器。可实现任何情况下可有效遮挡报警功能，灵敏度自适应调整功能，传感器性能降低报警功能，应用新探测原理及技术的智能入侵探测器。
1. 光多普勒入侵探测器产品性能和技术优势
▲技术先进性
光多普勒入侵探测器是目前国内外唯一具有遮挡报警及灵敏度减弱报警功能的入侵探测器，是国内外唯一符合IEC 62642-1-2010及GB/T32581-2016中，对移动入侵探测器安全3（遮挡报警）及安全等级4（灵敏度减弱报警）功能要求的入侵探测器。已通过公安部安全技术防范产品强制性产品认证。
该探测器性能优异、稳定、适用性广，可广泛应用于博物馆、仓库、厂房、银行、家庭住宅等安全防范要求较高的室内场所。
▲专业性强灵敏度高
该探测器具有AI智能控制功能；应用锁相同步检波技术、多维信息复合分析等技术，不仅可探测入侵目标的移动速度，还可探测入侵目标的体积、相对位置、移动方向等信息，并依据使用环境不同自动学习调节探测距离及灵敏度，极大提高了探测器的报警准确度。
上述技术的使用使得该探测器不仅报警灵敏度高且有极强的抗环境干扰能力，有效解决了传统入侵探测器由于提取入侵目标信息量少导致报警响应不准确，报警灵敏度受自然环境影响较大等问题。
光多普勒入侵探测器分为A型与B型。A型探测器为光多普勒单技术型入侵探测器，可以在室内无强阳光照射环境下，实现零漏报且误报率极低的性能，同时具有对火或烟雾的探测功能；B型探测器在光多普勒单技术型的基础上加入微波多普勒技术进行复核，有效解决室内强光照环境对光多普勒技术产生的干扰，可在任意室内环境下，实现零漏报且误报率极低的性能。
2. 与同类产品的对比
光多普勒（光变量）探测器优势 | ||||
对比项 | 光波探测器 | 被动红外探测器 | 微波多普勒探测器 | 双鉴探测器 |
工作原理 | 向防护空间发射红外光波，接收回波信号，有移动目标入侵产生光变量信号，从而判断报警 | 检测防护空间的人体热辐射变化，从而判断报警 | 向防护空间发射微波信号，接收回波信号，有移动目标入侵产生微波多普勒频移，从而判断报警 | 由被动红外、微波多普勒两种探测技术复合而成 |
干扰源 | 室内环境的温度、湿度、气流、自然光缓变无影响，红外光无穿透性，不受墙外移动物体干扰 | 温度变化、热气流影响引起误报。当环境温度超过45℃或人体被隔热物遮挡时，探测器失效 | 穿透性强，灵敏度高，易受墙外移动物体干扰，易受射频干扰 | 被动红外与微波多普勒的同时探测到目标，降低误报。当环境温度超过45℃或人体被隔热物遮挡时，探测器失效 |
误报率 | 极低 | 高 | 高 | 低 |
漏报 | 无 | 有 | 无 | 有 |
遮挡报警 | 有 | 无 | 无 | 无 |
灵敏度降低（故障）报警 | 有 | 无 | 无 | 无 |
烟、火报警 | 有 | 无 | 无 | 无 |
光波多普勒对射探测器优势 | ||
对比项 | 光波多普勒对射探测器 | 主动红外(对射)探测器 |
工作原理 | 两端均为收发一体式，向对射端方向发射广角红外光，同时接收对射端发射的直射光波信号和自己所发射的红外光的反射光波信号，直射波与反射波干涉形成红外防护墙 | 两端收发分体，发射端向接收端发射红外线状光束 |
防护形式 | 约宽1米，高两米的红外光防护墙 | 1束或多束线状红外光 |
报警 | 入侵者穿越红外防护墙时报警 | 入侵者穿越遮挡一束或多束光时报警 |
安装方式 | 发射信号为广角光，两端对射方向准确即可，无需调试，十分简单 | 发射信号为光束，发射端与接收端安装角度需监测信号反复调试，直至完全对准，较繁琐 |
误报率 | 极低 | 较高 |
漏报 | 无 | 有 |
遮挡报警 | 有 | 无 |
灵敏度降低（故障）报警 | 有 | 无 |
一、周界入侵
三维声敏预警报警复核系统架构
以遗址博物馆为例，需周界布防，博物馆周长500米，在周界布设地下声敏传感器，每个地下声敏传感器防护直径20米，需要22个，配备1台音频分析服务器，信号通过光缆一起传回监控中心。室外摄像机一共8台光纤和网线传输。

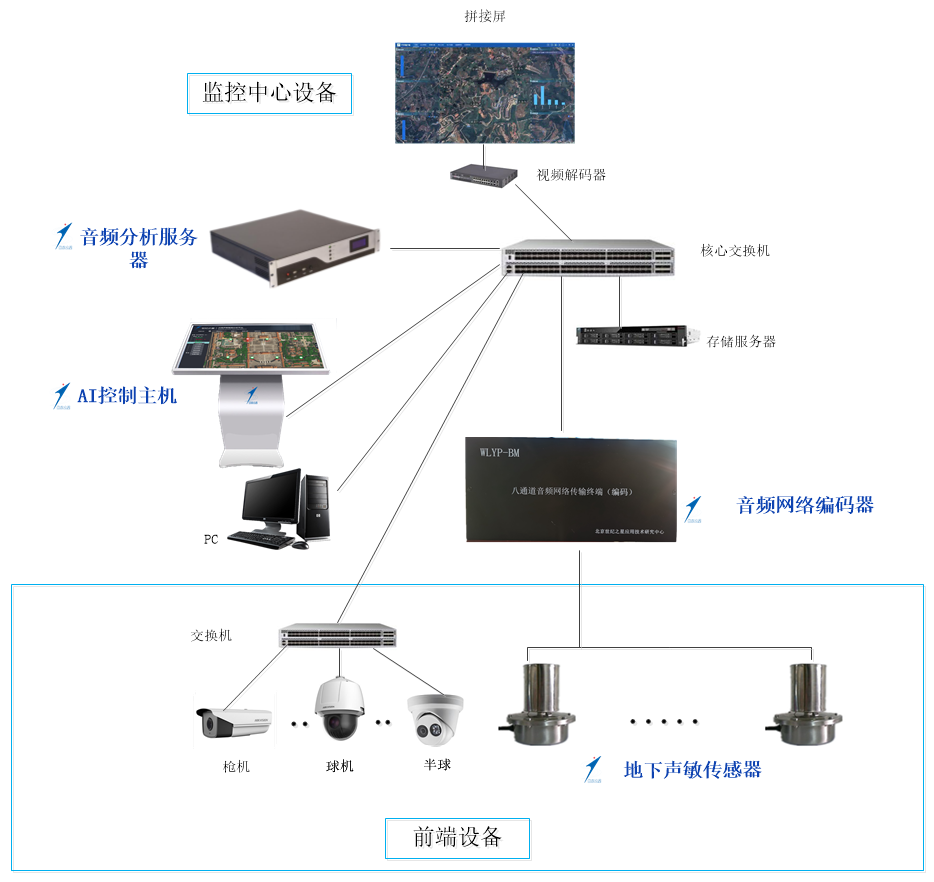

系统图：
1. 三维声敏预警报警复核系统技术原理
本系统以地下声敏传感器为主要探测手段，地下声敏传感器是一种地埋式拾音器，利用固体传音原理、腔体谐振技术及压电技术，首先将声音用物理方法进行加强放大，通过机电转换后进行二次放大，并以数字信号方式传输。
传感器浅埋于地下，实时拾取现场空间、地面及地下的所有真实声音信号，包含语音、脚步、挖砸撬凿等，通过有线或网络传回后端控制主机。控制主机通过内置的信号处理及AI声音分析技术，采用噪音过滤模式建立声音特征库，将经常引起误报的声音（如火车、狗叫、打雷、鸣笛、飞鸟）等等入库，监听现场的同时也可采集现场声音训练入库，达到实时区分出报警声音进行预警报警声音复核。
控制中心报警主机运用世纪之星综合管理平台，报警主机可实现音视频联动、实时点播、声音回放、记录查询、断线提示、系统管理、系统设置等功能，使整套系统整合更加便捷。
三维声敏预警报警复核系统由以下几部分组成：地下声敏传感器、八通道音频网络传输终端（音频网络编解码器）、音频分析服务器、AI控制主机。
地下声敏传感器
地下声敏传感器（型号DSG-2）采集地上、地下、空中音频范围的全方位信号，并将模拟音频信号经数字化处理调制后，转换为光信号，由光端机发送（发射光端机内置），发送的光信号通过光口（FC）与光纤（单模）连接传输。
主要技术参数
l 电源电压：AC15V±10% 工作电流：≤90mA
l 频率：谐振频率1KHz±0.2KHz；调制频率200KHz±2KHz
l 接口：光端机接口(内置，波长1310nm FC 口，通过单模跳线连接)
l 光输出功率：≥-10dbm
l 输出幅值：接收声强为 60dB(A)时,输出幅值应＞1. Vp＿p.
l 噪声输出 ：当环境噪音为 30 dB(A)时，噪音输出应 ＜100mVp＿p.
l 电磁兼容：符合GB/T 17626中 2-2006、3-2006、4-2008中的相关规定
l 埋设深度:顶端距离地面20-50cm
l 传输距离：20km
l 环境温度：-40℃～ +85℃ 相对湿度：100% 防水、防腐蚀。
l 外壳防护等级：IP68等级。
八通道音频网络传输终端（编码）
八通道音频网络传输终端（编码），可通过局域网/互联网实时传输音频数据，包含8路光纤接口，1路互联网接口。
主要技术参数
l 电压：DC12V
l 网络接口：RJ45接口
l 传输协议：RTMP
l 采样率：48K
l 带宽：20hz~6.5Khz（-3db）
l 输入最大信号：3.8V（增益设置最小）
l 输入最小信号：1mv
l 失真度：0.1%
l 信噪比：70db
l 温度：-25~85℃
l 湿度：最大95%RH（无凝结）
音频分析服务器
音频分析服务器内置深度学习算法模型，建立声音特征库，将经常引起误报的声音（如过车、火车、飞机、狗叫、打雷、鸣笛）等等入库，同时也可采集现场声音训练入库。报警方式为噪音过滤模式，用户可根据现场需求将声音特征库里的一个或多个声音类型设定为不报警的声音类型。如设定过车、打雷、鸣笛声音不触发报警，则识别出以上声音时不触发报警，其他声音进行报警。分析结果上传至AI控制主机。
主要技术参数（标准版）
l 音频分析能力：16/64/128路
l 处理器：64位多核处理器*2
l 内存：32G/64G
l 硬盘容量：4T/6T/8T/10T
l 网口：千兆
l 网络协议：TCP/IP
l 额定功耗≤550W
l 工作温度5℃～40℃
l 尺寸（宽X高X深）443（宽）*87.6（高）*670mm（深）
AI控制主机
分析服务器分析出声音类型后，将信息上传至AI控制主机，报警主机进行报警显示，同时报警主机可实现实时点播、声音回放、报警提示、电子地图显示、记录查询、断线提示、系统管理、系统设置等功能。
世纪之星综合管理平台
综合管理客户端客户端内置于综合管理服务器（AI控制主机）中，对系统进行统一管理、设置及交互。具体功能如下：
1）主界面
用户可以在地图上查看该用户下所有设备标注的地图显示，地图上设备在线状态（在线、离线、报警），实时报警信息显示，实时报警列表信息和AI工作状态信息列表显示，报警详情，报警类型，防区报警相关数据的统计分析，报警数量按月统计的图表等功能。
2）设备详情
在地图上会实时显示出该用户所有设备点位，点击该设备点，会弹出相应窗口显示出该设备的基本信息，基本信息的内容包括：设备名称，设备状态（在线/离线），设备标识号，点码，区码，防区分组，所属防区，报警类型，报警时间，报警详情等。
3）声音点播
点击地图上设备点弹出窗口，点击弹出窗口中的实时侦听按钮，即可实时播放该设备周围环境的真实声音，当点击右上角的
可关闭当前的操作。
4）录音回放
点击地图上设备点弹出窗口，点击弹出窗口中的历史回放的按钮，选择需要回放的时间段，并点击播放按钮，即可自动播放该时间段内历史声音的回放，当点击停止按钮或右上角的可关闭当前的操作。
5）报警提示
当设备触发报警后，该设备标注点会在地图上进行实时报警信息的显示（可设置声光提示和报警弹框等条件）。
6）报警解除
当设备触发报警后，地图上点击设备标注点所弹出窗口中，点击解除报警的按钮，要求在解除报警详情的窗口中输入解除密码（默认自动填充），处理意见（自动加载默认内容）并点击解除报警按钮，即可解除当前的报警信息，其中解除报警的详细信息包括：设备名称，设备状态，设备标识号，防区分组，所属防区，报警类型，报警时间，报警详情，解除数量，解除密码（默认自动填充），处理意见（自动加载默认内容）。
7）历史报警信息
点击主界面下方“警情处置”按钮，选择历史报警信息（报警中心），列表内容包括：设备名称，报警时间，报警详情，报警类型，触发报警绑定，屏蔽报警绑定，防区分组，所属防区，发送状态（给串口发送解除报警指令的状态：已解除，解除失败），处理状态（已处理），处理时间，处理意见。
8）历史报警信息查询
历史报警信息支持按照设备名称和时间段进行查询。
二、室内入侵
博物馆面积为1公顷，室内15个大小不同的藏品房间：室内布设光多普勒探测器需要22个，信号线传回监控中心报警主机，同时配室内带拾音器摄像机22台。

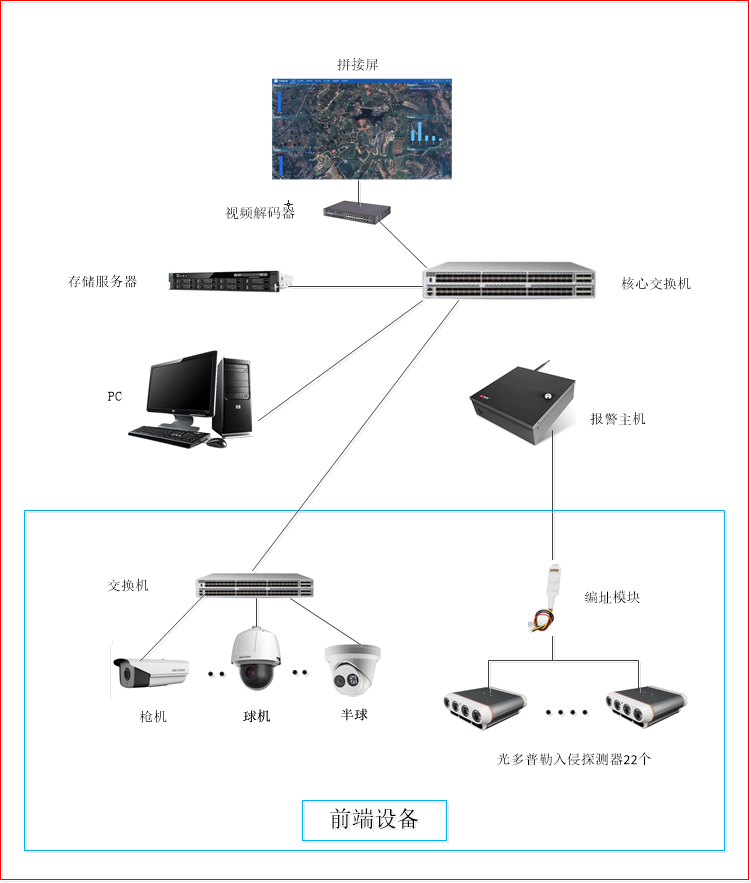

示意图：
光多普勒（光变量）入侵探测器是由北京世纪之星应用技术研究中心自主设计研发的一种新型探测器，也是在国内外首次将红外光波多普勒物理效应成功应用于入侵探测领域。
该探测器包含了我中心的多项国际及国内专利技术，不仅设计理念先进、其应用技术独特新颖。在光多普勒（或光变量）信号采集、信号分析、信号处理等单元中采用我中心专利技术所实现的性能指标是常规技术所无法达到的。
该探测器具有AI智能控制功能；应用锁相同步检波技术、多维信息复合分析等技术，不仅可探测入侵目标的移动速度，还可探测入侵目标的体积、相对位置、移动方向等信息，并依据使用环境不同自动学习调节探测距离及灵敏度，极大提高了探测器的报警准确度。
上述技术的使用使得该探测器不仅报警灵敏度高且有极强的抗环境干扰能力，有效解决了传统入侵探测器由于提取入侵目标信息量少导致报警响应不准确，报警灵敏度受自然环境影响较大等问题。
光多普勒入侵探测器分为A型与B型。A型探测器为光多普勒单技术型入侵探测器，可以在室内无强阳光照射环境下，实现零漏报且误报率极低的性能，同时具有对火或烟雾的探测功能；B型探测器在光多普勒单技术型的基础上加入微波多普勒技术进行复核，有效解决室内强光照环境对光多普勒技术产生的干扰，可在任意室内环境下，实现零漏报且误报率极低的性能。
光多普勒入侵探测器是目前国内外唯一具有遮挡报警及灵敏度减弱报警功能的入侵探测器，是国内外唯一符合IEC 62642-1-2010及GB/T32581-2016中，对移动入侵探测器安全3（遮挡报警）及安全等级4（灵敏度减弱报警）功能要求的入侵探测器。已通过公安部安全技术防范产品强制性产品认证。
该探测器性能优异、稳定、适用性广，可广泛应用于博物馆、仓库、厂房、银行、家庭住宅等安全防范要求较高的室内场所。
功能特点
l AI智能控制
a. 多维信息分析
b. 自适应环境学习
c. 自适应灵敏度调节
d. 遮挡报警
e. 近场区入侵目标滞留报警
f. 弱信号提示
g. 小体积物体识别
l 入侵探测响应灵敏，无漏报
l 强抗干扰能力，误报率极低
a. 抗自然环境干扰（温度、湿度及气流变化）
b. 抗白光、LED光等其他光源干扰
c. 抗电磁干扰
l A型单技术入侵探测器兼有火或烟雾探测功能
技术参数
l 工作电压：DC 12V
l 工作电流：A型<150mA，B型<170mA
l 探测角度：60°
l 探测距离（单台）：6-8M
l A型对射探测距离（两台）：30-50M
l 自检时间：约30 秒
l 报警指示：
LED黄灯常亮：初始化状态
LED黄灯闪烁：近端有遮挡
LED绿灯亮：工作正常、警戒状态
LED绿灯闪烁：接收信号弱或设备故障
LED红灯亮：报警状态
LED红灯闪烁：近场区入侵目标滞留报警
l 工作温度：-25℃至+55℃（实测-25℃至+80℃）
l 环境湿度：最大95%RH（无凝结）
l 抗RF干扰：80MHZ---1GHZ 10V/M
l 安装方式：壁挂
l 安装高度：常规2.0m—3.0m，室内周界对射1m—1.2m
l 报警输出：开路报警
l 外形尺寸：A型122.2mm W * 45mm H * 139.2mmDB型134mmW*56.1mmH*115.3mmDl 产品净重：A型:321g B型：365g
l 连续使用寿命： ≥50000小时
l 报警灵敏度：人体在探测范围内以0.3m/s至3m/s速度移动3 步之内产生报警

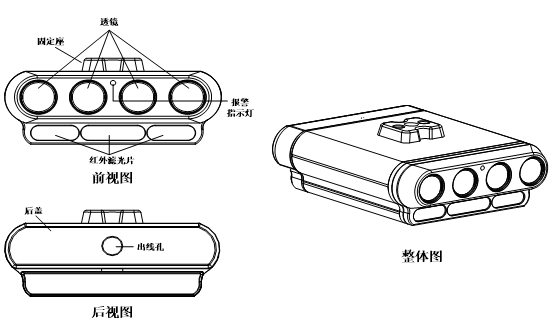

本产品外观为长方体结构，通过固定座与支架固定于墙体，根据实际应用场所的需要调节安装高度与下倾角度。图示如下：
图1 A型外观
图2 B型外观
探测范围与角度
图3
图4
